Przyssawki do płyt warstwowych – jak dobrać zestaw do montażu ścian i dachów?

Przyssawki do płyt warstwowych pomagają podnosić i ustawiać panele bez zaciskania ich krawędzi. O wyborze zestawu nie decyduje jednak sama masa płyty. Trzeba uwzględnić profil okładziny, długość i sztywność panelu, orientację podczas pobrania i montażu, rozstaw punktów ssących, nośnik oraz warunki pogodowe.

Punktem wyjścia do porównania urządzeń BEFARD są Chwytaki próżniowe do płyt warstwowych. Jeśli sprzęt jest potrzebny do konkretnego projektu, sprawdź także ofertę na stronie Wynajmij. Przed wyborem modelu przygotuj dane paneli i opis całej operacji.

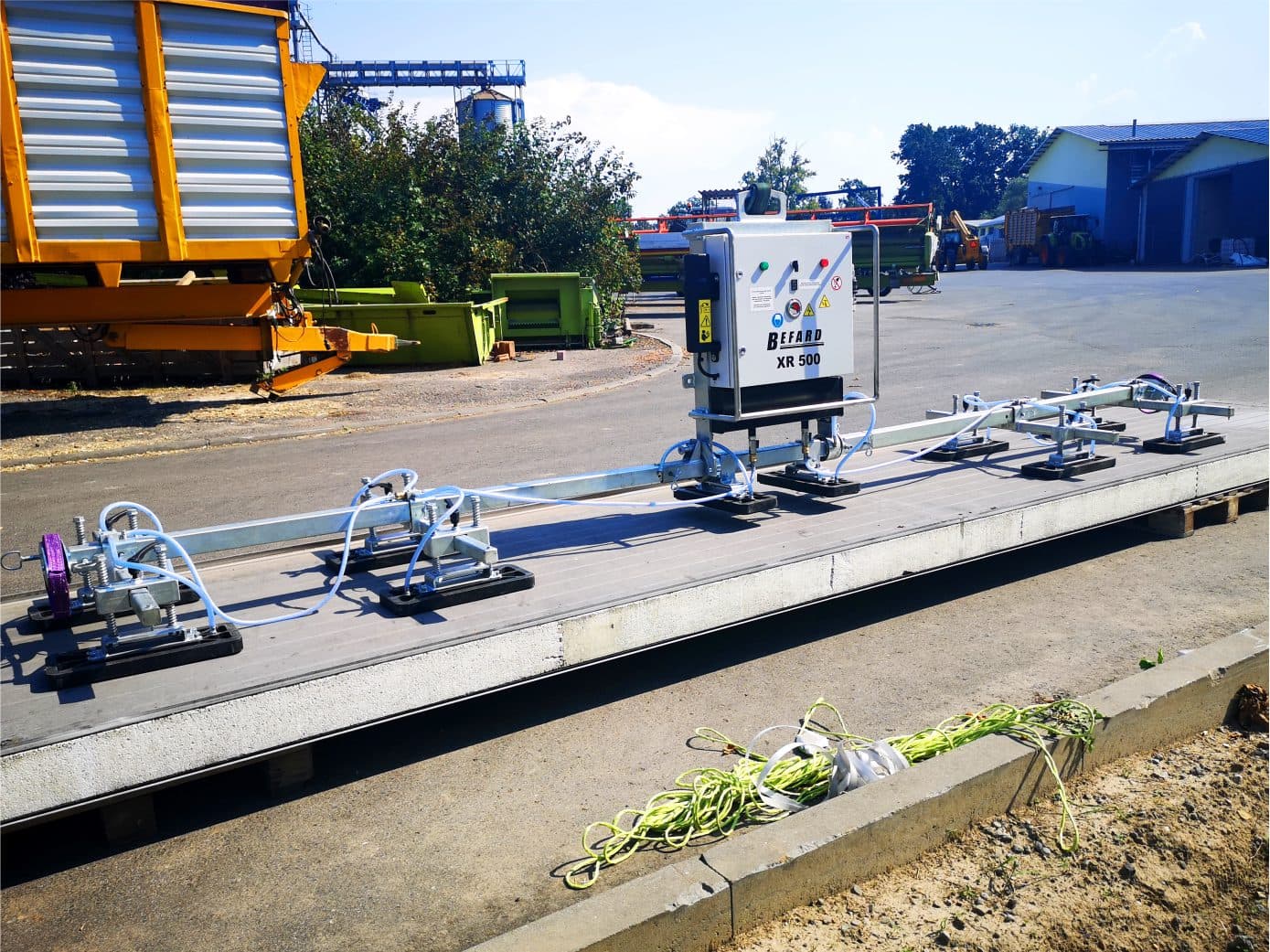

W ofercie znajduje się BEFARD XR500, prezentowany do paneli ściennych i dachowych. Dopuszczalną długość płyty, udźwig i wyposażenie trzeba potwierdzić dla wybranej konfiguracji urządzenia oraz konkretnego panelu.

Najważniejsze informacje

• Jak dobrać przyssawki do płyt warstwowych? Sprawdź profil i stan okładziny, masę, długość oraz sztywność panelu. Przyssawki muszą przylegać do powierzchni dopuszczonej do podnoszenia.
• Czy można chwytać panel przez folię ochronną? Tylko jeśli producenci płyty i urządzenia dopuszczają taki sposób pracy. Szczelna folia nie musi być wystarczająco mocno połączona z okładziną.
• Czy ten sam zestaw nadaje się do ścian i dachów? Potwierdź w dokumentacji dopuszczone orientacje, możliwość obrotu oraz rozstaw przyssawek dla każdego panelu.
• Co sprawdzić przed podniesieniem? Udźwig nośnika dla panelu i całego osprzętu na pełnej trasie, stan urządzenia oraz wymagany poziom podciśnienia. Następnie wykonaj próbne uniesienie na minimalnej wysokości.

Jak dobrać przyssawki do płyt warstwowych? Przygotuj dane panelu

Zacznij od producenta i oznaczenia płyty. Zapisz rodzaj rdzenia, grubość, szerokość, zakres długości, masę najcięższego wariantu oraz profil obu okładzin. Dołącz rysunek zamka i przetłoczeń, informacje o powłoce i folii ochronnej, a także instrukcję producenta dotyczącą transportu i montażu.

Następnie opisz przebieg pracy: położenie płyty w pakiecie, orientację po podniesieniu, wymagany obrót, kąt montażu, największy promień nośnika oraz miejsce bezpiecznego odłożenia. Zestaw odpowiedni do pobrania panelu może nie pasować do jego ustawienia pod okapem lub między elementami konstrukcji.

Profil okładziny i folia: czy przyssawka do płyty warstwowej uzyska szczelny chwyt?

Przyssawka do płyty warstwowej musi przylegać do przewidzianej powierzchni kontaktu. Głębokie trapezy, rowki, profil sinusoidalny i zamki mogą uniemożliwić uszczelnienie standardowej płyty ssącej. Porównaj wymiary i kształt przyssawek z rysunkiem profilu, a następnie sprawdź rzeczywisty panel oraz dopuszczone tolerancje.

Przyssawki do płyt warstwowych należy rozmieszczać poza zamkami, otworami, wkrętami, etykietami i uszkodzeniami. Jeżeli okładzina jest silnie profilowana, zapytaj o przyssawki lub uszczelki przewidziane do takiej geometrii. Zmiana wyposażenia wymaga potwierdzenia dopuszczalnego udźwigu całej konfiguracji.

Folia ochronna również wymaga osobnej oceny. Przyssawka może utrzymać folię, podczas gdy jej połączenie z okładziną nie przeniesie obciążenia panelu. Chwyt przez folię stosuj tylko wtedy, gdy dopuszczają go producenci płyty i osprzętu. Jeśli należy odsłonić miejsca kontaktu, usuń folię zgodnie z instrukcją panelu, bez uszkadzania powłoki.

Do paneli z odpowiednią płaską powierzchnią warto porównać także BEFARD XPR500. Producent opisuje go między innymi jako urządzenie do płyt warstwowych, ściennych i dachowych. Jego standardowa płyta ssąca oraz parametry różnią się od konstrukcji XR500, dlatego oba modele trzeba oceniać względem rzeczywistego profilu i wymiarów ładunku.

Długość płyty, ugięcie i liczba punktów ssących

Lekki panel może być trudny do przeniesienia, jeśli jest długi i podatny na ugięcie. Po oderwaniu od pakietu obciążenie nie zawsze rozkłada się równomiernie. Nadmierne ugięcie może pogorszyć kontakt przyssawek, uszkodzić zamek lub odkształcić okładzinę.

Rozstaw ramion i punktów ssących dobiera się do długości, sztywności i dopuszczonych stref chwytu. Większa liczba przyssawek do płyt warstwowych pomaga tylko wtedy, gdy każda znajduje się na odpowiedniej powierzchni i pracuje w zatwierdzonej konfiguracji. Samo dołożenie przedłużek nie podnosi automatycznie udźwigu: zwiększa masę osprzętu i zmienia rozkład sił.

Sprawdź zarówno najdłuższy, jak i najcięższy wariant panelu. Krótsza płyta z cięższym rdzeniem, głębszym profilem albo wycięciem może wymagać innego ustawienia przyssawek niż najdłuższy element z zamówienia.

Montaż ścienny i dachowy: dwie różne operacje

Płyty ścienne

Płyta pobierana poziomo z pakietu może wymagać obrotu przed montażem na elewacji. Sprawdź, czy urządzenie dopuszcza chwyt i obciążenie w każdej pozycji manewru, a mechanizm obrotu zapewnia prześwit od podłoża i konstrukcji. Podczas dosuwania panelu wyznacz strefy zgniotu i uzgodnij komunikację operatora z monterami.

Podciśnienie zwalnia się dopiero wtedy, gdy płyta ma stabilne podparcie i została zamocowana zgodnie z projektem montażu. Przyłożenie panelu do konstrukcji nie oznacza jeszcze, że można bezpiecznie odłączyć chwytak.

Płyty dachowe

Przy montażu dachu znaczenie mają długość panelu, spadek połaci, wysokość przejścia nad okapem i miejsce odkładania. Rama musi ograniczać ugięcie w dopuszczonym zakresie, a urządzenie umożliwiać ustawienie płyty pod wymaganym kątem.

Zaplanuj również sposób przerwania operacji. Gdy panel znajduje się nad połacią, odłożenie go po alarmie podciśnienia lub zmianie pogody bywa trudniejsze niż na poziomie gruntu. Bezpieczne miejsca odłożenia i komunikacja zespołu powinny być ustalone przed podniesieniem.

Przyssawki do płyt warstwowych – obwody próżniowe, zasilanie i alarmy

Liczba obwodów wpływa na budowę układu zabezpieczeń, ale sama nazwa „dwuobwodowy” nie określa jeszcze udźwigu ani zachowania urządzenia po nieszczelności. Zapytaj o sposób podziału przyssawek, pomiar podciśnienia, alarmy i parametry dla dokładnie tej wersji, którą zamawiasz. Opcjonalny układ może mieć inne dopuszczenia niż wersja podstawowa.

Podobnie należy ocenić zasilanie. Przed rozpoczęciem zmiany sprawdź stan akumulatorów, przewidywany czas pracy, ładowanie i procedurę po zaniku energii. Rezerwa próżni może dać czas na kontrolowane odłożenie, lecz nie oznacza nieograniczonego podtrzymania ładunku.

Jeżeli porównujesz kilka typów urządzeń, strona Chwytaki próżniowe pokazuje szerszy zakres oferty BEFARD. Do montażu płyt wybieraj jednak wyłącznie model i konfigurację dopuszczone do ich powierzchni, masy oraz orientacji.

Udźwig nośnika obejmuje panel i osprzęt

Weryfikując żuraw, uwzględnij panel, chwytak, ramę, zawieszenie i inne elementy podnoszone wraz z ładunkiem. Wykres udźwigu odczytaj zgodnie z instrukcją maszyny dla konfiguracji podpór oraz promienia występującego na całej trasie. Punkt odkładania może być bardziej wymagający niż punkt pobrania.

W naszej ofercie znajdziesz Mini żurawie gąsienicowe do prac montażowych w ograniczonej przestrzeni. Jednym z modeli do porównania jest BEFARD TB10002. Parametr maksymalny na stronie modelu nie oznacza, że taki sam udźwig jest dostępny na każdym wysięgu; zgodność nośnika z chwytakiem i zadaniem wymaga sprawdzenia dokumentacji obu urządzeń.

Wiatr i stan okładziny wyznaczają granice pracy

Długi panel ma dużą powierzchnię, dlatego podmuch może go obrócić lub rozkołysać mimo stosunkowo niewielkiej masy. Warunki przy gruncie nie zawsze odpowiadają tym przy krawędzi dachu. Dopuszczalny wiatr ustal na podstawie instrukcji chwytaka, nośnika, danych panelu i planu podnoszenia; nie przyjmuj jednej granicy dla wszystkich zestawów.

Przed każdym chwytem sprawdź powierzchnię pod kątem lodu, wody, pyłu, oleju, wgnieceń i odspojonej powłoki. Jeśli panel nie spełnia warunków przewidzianych dla przyssawek, odłóż go do oceny. Nie próbuj kompensować wad powierzchni dłuższym zasysaniem lub przyspieszeniem montażu.

Kontrola i próbne uniesienie przed montażem

Próbne uniesienie potwierdza zachowanie wcześniej dobranej konfiguracji. Nie ustala dopuszczalnego udźwigu i nie zastępuje instrukcji. Przed rozpoczęciem właściwego ruchu:

1. Potwierdź oznaczenie panelu, jego masę, profil, orientację i dopuszczone strefy chwytu.
2. Skontroluj ramę, zawieszenie, przyssawki, uszczelki, przewody, filtry, zawory, oznaczenia i zabezpieczenia.
3. Sprawdź nośnik, podpory, podłoże, trasę ładunku oraz warunki pogodowe.
4. Ustaw przyssawki w pozycjach zatwierdzonych dla danego panelu i uruchom układ zgodnie z instrukcją.
5. Poczekaj na osiągnięcie wymaganych wskazań podciśnienia we wszystkich wymaganych obwodach.
6. Unieś panel tylko na minimalną wysokość i zatrzymaj ruch.
7. Oceń ugięcie, przechył, kontakt każdej przyssawki oraz stabilność wskazań.
8. Kontynuuj zaplanowany manewr wyłącznie wtedy, gdy kontrola nie wykazała nieprawidłowości.

Jeśli pojawi się alarm, utrata szczelności, nadmierne ugięcie lub niekontrolowany obrót, postępuj według procedury awaryjnej i odłóż panel w przewidzianym miejscu. Nikt nie powinien przebywać pod zawieszonym ładunkiem ani między płytą a konstrukcją.

Konserwacja i dane do zapytania ofertowego

Regularnie sprawdzaj uszczelki, płyty ssące, przewody, filtr, ramę, mocowania, wskaźniki, alarmy i akumulatory. Wydłużony czas osiągania podciśnienia lub częstsza praca pompy może wskazywać na problem wymagający diagnostyki. Przy urządzeniach BEFARD informacje o zgłoszeniu przeglądu lub usterki znajdują się na stronie Serwis.

Aby uzyskać propozycję zestawu, przygotuj kartę i zdjęcia płyty, rysunek profilu, listę długości i mas, informacje o folii, planowaną orientację oraz model nośnika. Podaj największy promień, wysokość montażu, liczbę cykli i sposób zasilania. Dla różnych paneli warto stworzyć listę dopuszczonych konfiguracji zamiast przenosić jedno ustawienie przyssawek na całe zamówienie.

Najczęściej zadawane pytania

Czy przyssawki do płyt warstwowych mogą chwytać przez folię ochronną? Tylko wtedy, gdy producenci płyty i urządzenia dopuszczają taki sposób podnoszenia. Sama szczelność folii nie potwierdza wytrzymałości jej połączenia z okładziną.

Czy jeden chwytak nadaje się do ścian i dachów? Może, jeśli dokumentacja wybranej konfiguracji obejmuje obie orientacje, wymagany obrót, profil oraz parametry paneli. Trzeba sprawdzić także pełną trasę ruchu.

Czy większa liczba przyssawek zawsze zwiększa udźwig? Nie. Znaczenie mają dopuszczona konfiguracja układu, powierzchnia kontaktu, rozkład sił i właściwości panelu. Dodatkowe ramiona zwiększają również masę osprzętu.

Dlaczego potrzebne jest próbne uniesienie? Pozwala ocenić ugięcie, przechył, kontakt przyssawek i stabilność podciśnienia przed rozpoczęciem pełnego ruchu. Wykonuje się je po wcześniejszym potwierdzeniu udźwigu i zgodności sprzętu.

Przyssawki do płyt warstwowych – podsumowanie

Przyssawki do płyt warstwowych dobiera się do profilu i stanu okładziny, masy, długości oraz sztywności panelu. Równie ważne są orientacja pobrania i montażu, rozstaw punktów ssących, zasilanie, zabezpieczenia i warunki wiatrowe. Na końcu trzeba sprawdzić udźwig całego zestawu w każdym wymagającym punkcie trajektorii.

Jeśli masz już dane paneli, porównaj Chwytaki próżniowe do płyt warstwowych i przekaż BEFARD opis montażu do potwierdzenia konfiguracji. Szczególnie przy długich lub profilowanych płytach poproś o jednoznaczne określenie dopuszczalnej długości, udźwigu, układu przyssawek i obwodów dla zamawianej wersji.
